“电力巨闸”如何守住电网安全大门？

高速公路上，一旦某处出现拥堵，整条路段都可能通行不畅。“电力高速公路”也是同理。

一条条纵横交错的“电力高速公路”是电网的重要组成部分，一旦某处发生短路，若不立刻切断故障，局部电网就可能“瘫痪”。

日前，国际首台800千伏/80千安大容量断路器在陕西750千伏秦道开关站正式投运。

这台断路器，就是能在数十毫秒间切断故障、保住全局的“安全闸门”。

它有多快？比眨眼还快

在电网中，断路器承担双重作用：日常运维中，通过分合闸操作实现电路通断；故障状态下，切断短路电流，防止故障蔓延。

短路发生时，断路器迅速开断陡增至数十千安的故障电流，由于巨大的短路能量，在断路器中会产生如闪电般快速运动的电弧。电弧温度极高，具有超强爆发力，能烧穿金属，损坏设备。

只需15.6毫秒，这台800千伏/80千安大容量断路器就能将滚烫的“闪电”擒住、熄灭并冷却，比眨眼还快。

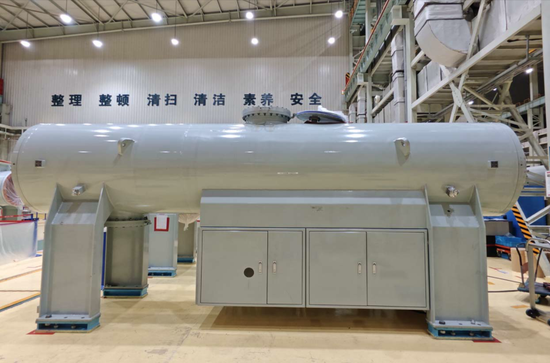

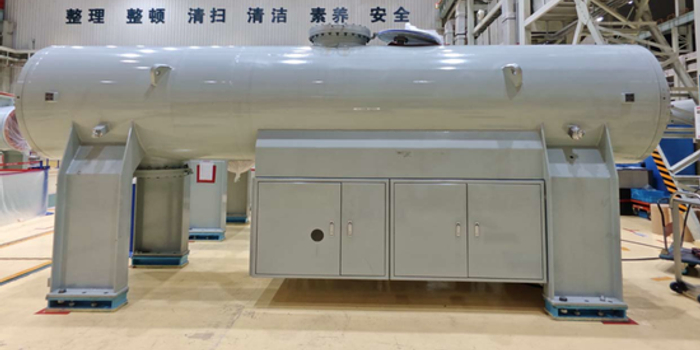

800千伏/80千安大容量断路器示意图。

国际首台，强在哪？

在此之前，同等电压等级的设备，短路电流开断能力最高为63千安。新投运的这台，达到了80千安。

这不是简单的“加量”。短路电流从63千安提升到80千安，意味着电弧能量暴增61%。电弧温度越高，击穿力越强，也越难被断开。

为了斩断“巨型闪电”，研发团队攻克了一项项世界级难题：

先要“认识闪电”，获得其各项性能参数。团队创新建立高精度一体化仿真模型，能够将电弧电压和击穿电压的预测误差控制在10%以内。

再要提升对“巨型闪电”的驾驭能力，特别是控制电弧形态，降低电弧温度。团队通过改变压气缸与喷口喉部结构尺寸，协同匹配压气缸直径、喷口出口尺寸及下游张角三大关键参数，有效解决了这一问题。

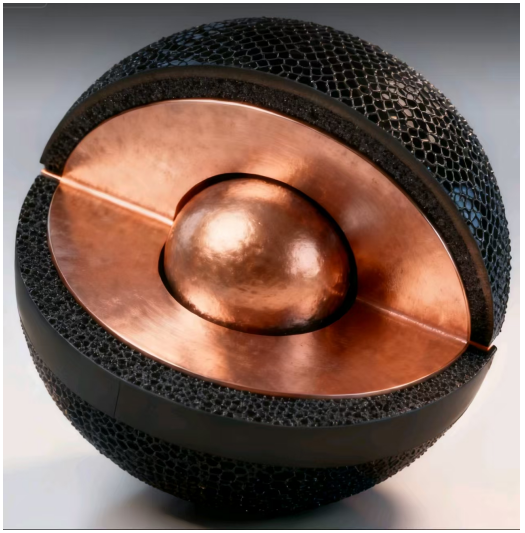

还要研发新材料，给承受80千安电弧的触头穿上“金钟罩”。团队研发出“钨—铜—石墨烯核壳结构”新材料，抗烧蚀性能提升10%，实现关键材料自主可控。

为什么要这么大容量？

随着西北电网新能源大规模接入、特高压跨区送电飞速发展，电网容量越来越大，短路电流水平也随之升高。部分枢纽站点的短路电流，已经逼临甚至超过了现有断路器的最大开断能力。

在不改变电网结构和现有运行方式的前提下，断路器的开断能力就得增强。

2024年1月，国网陕西电力组建“750千伏电网短路电流超标治理”攻坚团队，与西安交通大学、中国电科院、河南平高电气等产学研单位联合攻关。

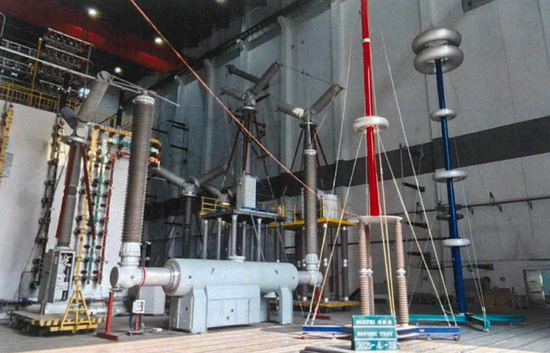

2025年2月，样机研制成功。

2026年6月5日，该断路器在陕西750千伏秦道开关站正式投运。

这台“电力巨闸”的核心零部件：壳体、主触头、绝缘子、液压操动机构、弧触头、喷口等全部实现国产化，具有完全自主知识产权。

这不只是一台电力装备的成功落地。它破解了超高压电网短路电流超标这一共性难题，为电网的升级改造提供可复制、可推广的解决方案。
